全自动冷拔机概述：

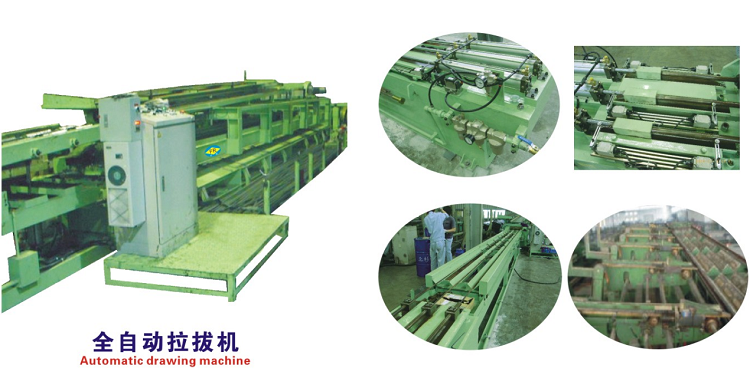

    方荣全自动拉拔机是一款链式拉拔机，适用于各种金属材料的精密加工；如铜、铁、铝、不锈钢等多种管材和棒材；可根据客户的不同要求设计拉拔长度和速度，有单抽、多抽的方式；且型号比较全面，可供广大客户选择；使用PLC全程控制，可实现自动送料、穿套抽芯杆、内外自动供油等多项功能；产品性能可靠，为使用厂家最大程度的节省人工，提高生产效率

全自动冷拔机到厂前准备工作：

设备到厂前，大型设备安装完成地基工作、小型设备则需提供混凝土地面-厚度不低于200mm的安装位，且地面平整，电缆线和气路通往设备所需位置，开地槽或者使用硬质管道

全自动冷拔机安装步骤：

第一步安装主拉拔机架：用水平仪放置两条平行导轨或者在拉拔小车上面找一端为基准，把主机架长向和横向调整到一个水平面，打膨胀螺栓或用混凝土浇筑固定

第二步安装动力架：应和主机架保持同一水平位，调整好后，固定

第三步尾抽芯架与主机架的模具座位连接：调整尾抽芯架使上面的抽芯杆与拉拔小车上的夹嘴和模具座上的模具孔中心保持在同一高度，且不能偏心，可使用拉线或红外线仪器完成此项工作，然后固定

第四步送料架、接料架：按照设计要求放置主拉拔机单边或者双边的送料架、接料架，安装时应保持与连接部位的角度平行；调整合适后，固定。注：推料架的V型槽应与抽芯尾架保持在同一平行中心线上

第六步：电箱减速箱加好齿轮油，链条、齿轮、导轨加好润滑油，拉拔供油箱加满拉拔油，安装完成

全自动冷拔机操作：

打开面板上的电源开关，触摸屏启动，点动【手动操作】，检查各部位动作无误后，进入自动界面，走程序自动操作：

将材料放入翻料架☞主机启动，拉拔小车和推料小车复位，启动液压站☞拉拔小车进入到待命位置，利用限位开关控制☞把材料顶入V型料槽。☞材料进入V型槽☞同时抽芯架抬起☞抽芯杆伸出进入管材内☞把材料送入模具孔内。

拉拔小车进到位☞模具夹嘴夹住料头☞向前拉拔☞摇臂旋转伸出接料☞把材料推出进入送料滚道☞动作完成

全自动冷拔机操作注意事项：

操作本机设备人员，需经过培训或熟练操作过此类设备的人员。操作前必须认真阅读说明书。

抽芯模具须配套使用，拉拔减量超出本设备设定拉拔力值时，严禁使用本设备拉拔，如造成设备损坏，使用厂家自行承担一切损失。

每班操作人员，需在工作前启动设备检查各部位的运转情况，点动手动操作空试3-5次正常后启动自动拉拔程序。

每班人员必须在各旋转和滑行部位加润滑油或黄油，适量即可，保证润滑到位。

动力架上的减速箱内每三个月更换一次齿轮油（视工作频率而定），油量适当（以油淹至大齿轮三分之一位置即可）
