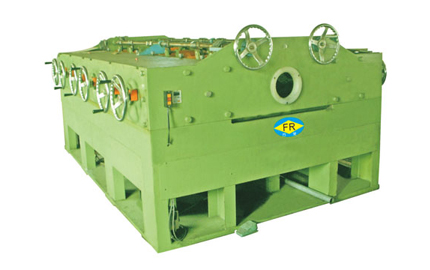

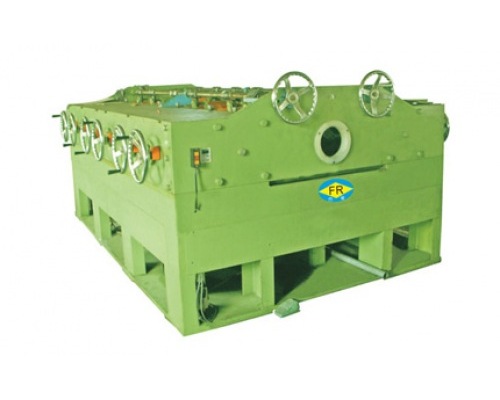

FR - 150型矫直机（12辊轮）

FR - 150型矫直机（14辊轮）-----------------------------------------------------------适用于金属管（棒）矫直

品    名：FR - 150型矫直机（12辊轮）

产品用途：本设备适用于金属圆管(棒)材的矫直加工,具有一定压光、压圆的效果

机械布局：卧式12滚轮（66组）

重    量：12000kｇ

滚    轮：Ф230×290　12组

传动轴：Ф98mm

电机功率：45ＫＷ/55KW

电源电压：380Ｖ　50-60ＨＺ

外形尺寸：3250×1450×1360

一、 矫直机产品概述：

产品用途： 本设备适用于金属圆管（棒）材的矫直加工（有一定压光、压圆的效果）

机械布局： 卧式　12滚轮（66组）

机械品牌： 方荣      台湾品牌矫直机技术

二、 矫直机原理：

将需求调直的圆管（棒）材的一端伸入两辊轮中心，经过电动机，多档减速机（变频调速）、皮带轮、链条的双边同步传动，驱动滚轮向前推动，完成矫直工件的调直。

三、 矫直机设备才能：

Ａ．调直方式一线调直　　连续作业

Ｂ．矫直范围管材ф68－150ｍｍ*Ｔ6.0ｍｍ.      棒材　ф45-90mm

Ｃ．矫直长度2米－15米

Ｄ．作业速度变频调速　0-30ｍ/min

Ｅ．矫直精度≤0.3mm/m

四、 矫直机机器结构：

Ａ．主电机：37ＫＷ   Ｂ．变频器：45ＫＷ     Ｃ．传动轴：Ф98mm   Ｄ．滚轮：Ф230×290　12组

 E．中心高：920mm F．重量：12000kg  I．电源电压：380Ｖ　50-60ＨＺ

 F．外形尺寸：3250×1450×1250

 G．手轮的调理  :  数显表显示挪动距离，手轮旋转一周，滚轮挪动1ＭＭ
