精密矫直机

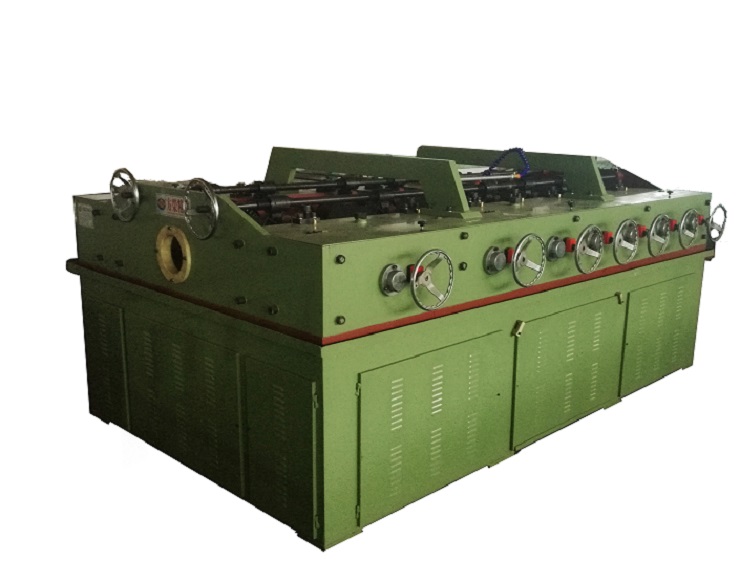

品    名 : FR - 120型精密矫直机(14辊轮)

产品用途 : 本设备适用于金属圆管(棒)材的矫直加工具有一定的压光、压圆的效果

卧式14滚轮(7+7组)台湾品牌

重量 : 9000kg

滚轮 : Ф160×200 14组

传动轴 : Ф58mm

机功率 : 30kW

外形尺寸 : 3250×1450×1250mm

24小时服务热线:

0769-83202640


订购热线: 0769-83202640

一、设备概要

A.适用          本设备适用于金属圆管(棒)材的矫直加工(有一定效果的压光.压圆的作用)

B机械结构卧式 14滚轮(7+7组)      台湾品牌矫直机技术

2.工作方式将需要调直的圆管(棒)材的一端伸入两边轮中间,经过电动机,多档减速机皮带轮(变频调速),链条的双边传动,使两边分布的滚轮向前推进,完成矫直工件的调直.

精密矫直机图:



二、精密矫直机原理:

将需求调直的圆管(棒)材的一端伸入两头轮中心,经过电动机,多档减速机(变频调速)、皮带轮、链条的双边同步传动,驱动滚轮向前推动,完成矫直工件的调直。


三、 精密矫直机设备性能:

A.调直方式一线调直  连续作业

B.矫直范围管材ф58-120mm T4.0mm      棒材 ф20-50mm

C.矫直长度2米-15米

D.作业速度变频调速 0-50m/min

E.矫直精度≤0.3mm/m


四、维护保养

机器使用完毕后,请切断电源,用软布将整机擦干净、检查、检修时要特别小心,不要碰伤滚轮表面,以免影响加工精度;冷却柴油每周更换一次,清洗油箱积垢,并适当加油;链轮箱、链条、齿轮每周加黄油一次;上下滚轮座伞形齿轮每周用油枪注入黄油一次;减速机运行三个月后要更换新齿轮油,以后每半年更换一次(视工作量而定);每月检查油量,适当添加新油。


24小时服务热线0769-83202640
