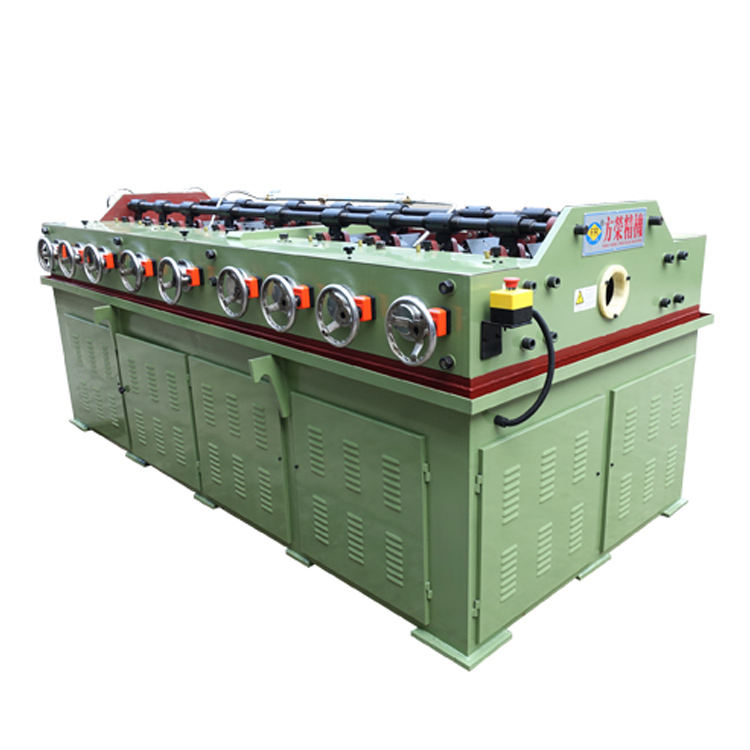

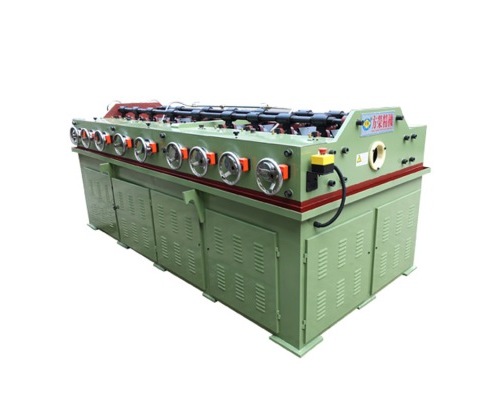

汽车减震器钢管调直机

调直机

ＦＲ－100型

1．设备概要

Ａ．适用

本设备适用于金属圆管（棒）材的矫直加工设备的购买（有一定效果的压光．压圆的作用）

Ｂ机械结构

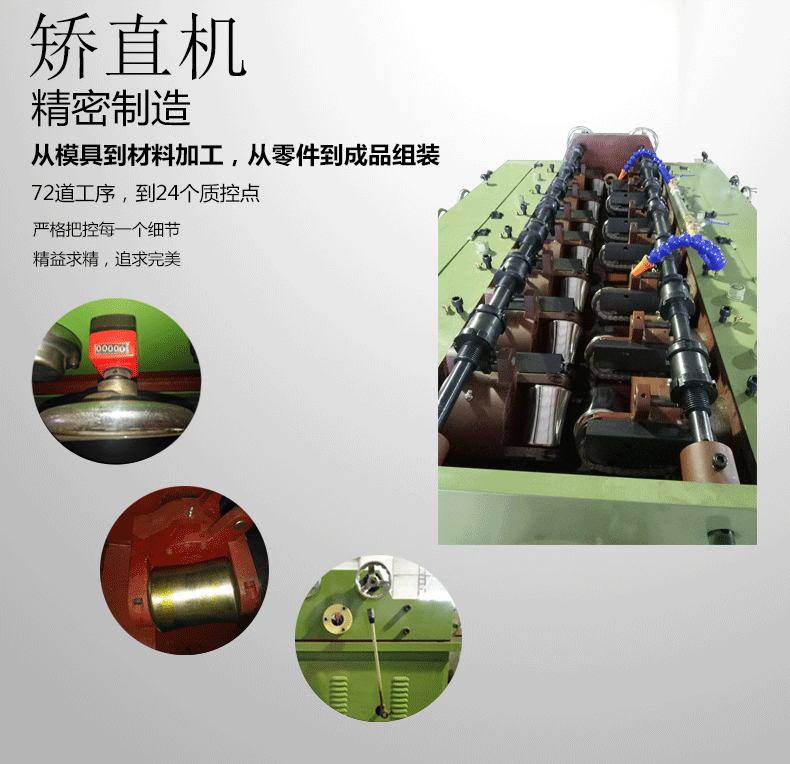

卧式　17滚轮（8+9组）      台湾品牌调直机技术

2．工作方式

将需要调直的圆管（棒）材的一端伸入两边轮中间，经过电动机，多档减速机皮带轮（变频调速），链条的双边传动，使两边分布的滚轮向前推进，完成矫直工件的调直．

3.设备能力

Ａ．调直形式

一线调直　　连续工作

Ｂ．矫直范围

管材ф28-89ｍｍ　Ｔ3.0ｍｍ   棒材ф18-30mm

Ｃ．矫直工件长度

2米－15米

Ｄ．工作速度

变频调速　0-50ｍ/ｍｉｎ

Ｅ．矫直精度

≤0.2mm/m

4．机器构造

Ａ．电机功率

15ＫＷ

Ｂ．变频器

18ＫＷ

Ｃ．传动轴

Ф55

Ｄ．滚轮

Ф123.65×150 　17组

E．外形尺寸

2700*1560*1160P

F．中心高

870mm

G．手轮的调节

手轮旋转，滚轮移动   带调节公差表

Ｈ.电源电压

380Ｖ　50-60ＨＺ

Ｉ．重量

5000ｋｇ
