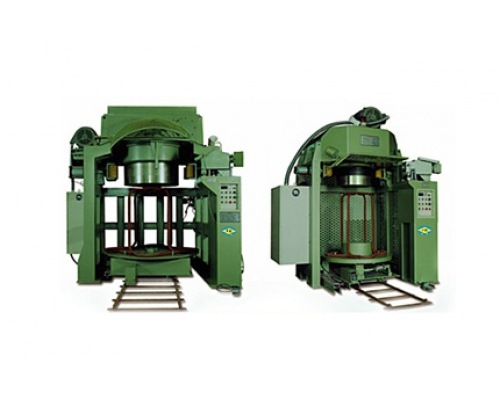

倒立式管材盘拉机

品    名:倒立式管材盘拉机

产品用途:适用于标准件行业、超市货架制造行业、钢丝来料加工企业。

机械布局:传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机安全可靠;收线盘;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流变频调速,机台操作方便,节能30%以上。

拉伸力:5T

拉丝范围: 8-15mm

拉伸速度: 40-60米/分

圈径范围:800-1200mm

电机功率: 22KW

变频功率: 18KW

订购热线: 0769-83202640



盘拉机系列 --- 倒立式管材盘拉机---------------------------------------------------------适用于金属管(棒)

品    名:FR - 20全自动倒角机

产品用途:本设备适用于金属圆管(棒)材的矫拉拔配套设

机械布局:卧式12滚轮(6+6组)台湾品牌

加工范围:圆棒(HeXRods) Ф8-18mm六角(HeX) Ф10-16mm

加工长度:2-4m

电机功率:15KW

最快速度:18-25pcs/min

外形尺寸:3250×1450×1250



一、 倒立式管材盘拉机产品概述:

本公司生产的倒立式管材盘拉机是以无滑动的方式拉拔中、低碳钢丝、不锈钢丝、异型钢丝及有色金属粗、中直径而 开发的设备,适用于标准件行业、超市货架制造行业、钢丝来料加工企业。若使用在黄铜丝行业中,可以对无氧黄铜 杆进行剥皮和拉伸,盘拉机配有剥皮和拉伸两套模盒。机台特点:传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机,安全可靠;收线盘重大;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流变频调速,机台操作方便,节能30%以上。


二、 倒立式管材盘拉机工作原理:

          电机通过皮带轮及三级齿轮传动,带动置于减速箱输出轴上的卷筒旋转,牵引线材完成拉拔。经拉拨后的线材通过引线辊,导入落线架,落线架与卷筒同步旋转。


三、  倒立式管材盘拉机结构特征:

         本设备为倒立式管材盘拉机,卷筒倒置于减速箱下部,拉拔后的线材可直接收至落线架,从而实现大盘重收线。


四、 倒立式管材盘拉机设备组成:

        本设备主要由机架、减速箱、卷筒、落线架、小车、气动系统、交流变频调速电控系统及电动机组成。
