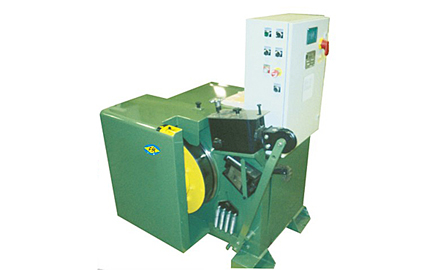

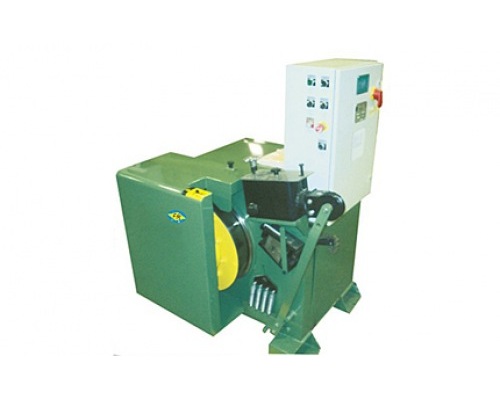

卧式管材盘拉机

品    名:卧式管材盘拉机

产品用途:适用于标准件行业、超市货架制造行业、钢丝来料加工企业。

机械布局:传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机安全可靠;收线盘重大;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流流变频调速,机台操作方便,节能30%

订购热线: 0769-83202640

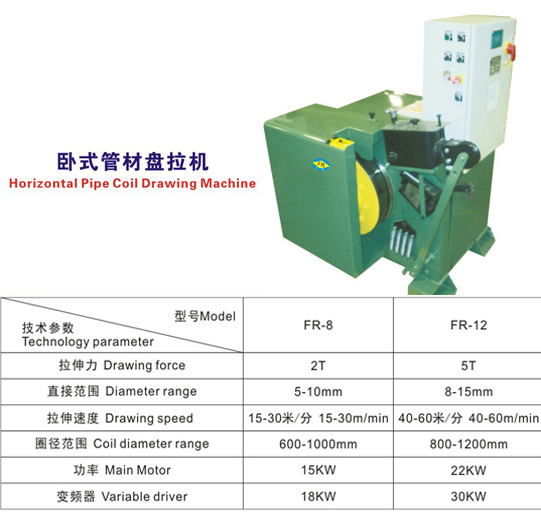

盘拉机系列 --- 卧式管材盘拉机------------------------------------------------------------------适用于金属管(棒)

品    名:卧式管材盘拉机

产品用途:适用于标准件行业、超市货架制造行业、钢丝来料加工企业。

机械布局:传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机安全可靠;收线盘重大;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流流变频调速,机台操作方便,节能30%。

拉伸力:5T

直接范围:8-15mm

拉伸速度:40-60米/分

圈径范围:800-1200mm

电机功率:22KW

变频率:18KW


一、 卧式管材盘拉机产品概述:

 本公司生产的卧式管材盘拉机是以无滑动的方式拉拔中、低碳钢丝、不锈钢丝、异型钢丝及有色金属粗、中直径而  开发的设备,适用于标准件行业、超市货架制造行业、钢丝来料加工企业。若使用在黄铜丝行业中,可以对无氧黄铜 杆进行剥皮和拉伸,盘拉机配有剥皮和拉伸两套模盒。机台特点:传动系统采用一级强力窄V带组合硬齿面减速机或摆 环减全可靠,节速机;收线盘重大;卷筒强制风冷;气动压轮;下线盘自主动力且下线圈径可调;交流变频调速,机台操作方便,安能30%以上。


二、 卧式管材盘拉机工作原理:

电机通过皮带轮及三级齿轮传动,带动置于减速箱输出轴上的卷筒旋转,牵引线材完成拉拔。经拉拨后的线材通过引线辊,导入落线架,落线架与卷筒同步旋转。


三、  卧式管材盘拉机结构特征:

      本设备为卧式管材盘拉机,卷筒倒置于减速箱下部,拉拔后的线材可直接收至落线架,从而实现大盘重收线。


四、 卧式管材盘拉机设备组成:

     本设备主要由机架、减速箱、卷筒、落线架、小车、气动系统、交流变频调速电控系统及电动机组成。
