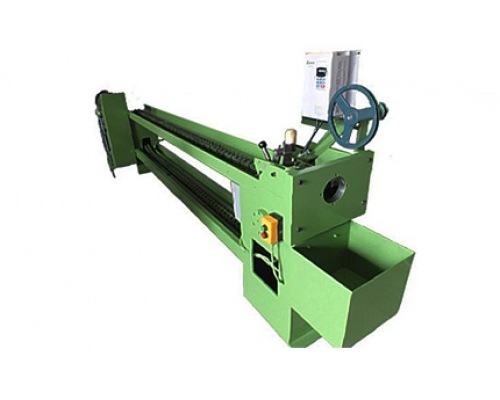

FR-50型手动拉花机

品    名:FR-50型手动拉花机

产品用途:本设备适用于金属管(棒)材的拉伸(拉拔、冷拔、拉光、拉花)加工

机械布局:链式拉拔机

重    量:2500kg

拉花速度:0-15m

拉花长度:3m

电机功率:18KW

电源电压:380V 50-60Hz

外形尺寸:6500×1500×1450mm

订购热线: 0769-83202640

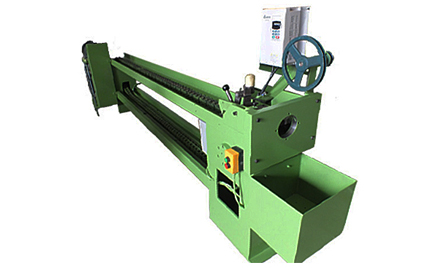

拉花机 --- FR-50手动型拉花机----------------------------------------------------------适用于金属管(棒)拉花

品    名:FR-50型手动拉花机

产品用途:本设备适用于金属管(棒)材的拉伸(拉拔、冷拔、拉光、拉花)加工

机械布局:链式拉拔机

重    量:2500kg

拉花速度:0-15m

拉花长度:3m

电机功率:18KW

电源电压:380V 50-60Hz

外形尺寸:6500×1500×1450mm


一、 拉花机产品概述:

产品用途: 本设备适用于金属管(棒)材的拉伸(拉拔、冷拔、拉光、拉花)加工。

机械布局: 链式拉拔机

设备品牌: 方荣  台湾品牌拉拔机技术


二、 拉花机作业方式:

素材的一端经缩头(压头)变小后,由人手握持伸入拉拔机的中心架模形内,经由气动夹紧后,链勾勾住链条拉拔,拉拔时要求机身震动小,拉拔速度均匀稳定,并取得拉伸后成品最佳精度,达到成品均匀表面光滑良好品质,通常拉伸后达到上面目的的要求。

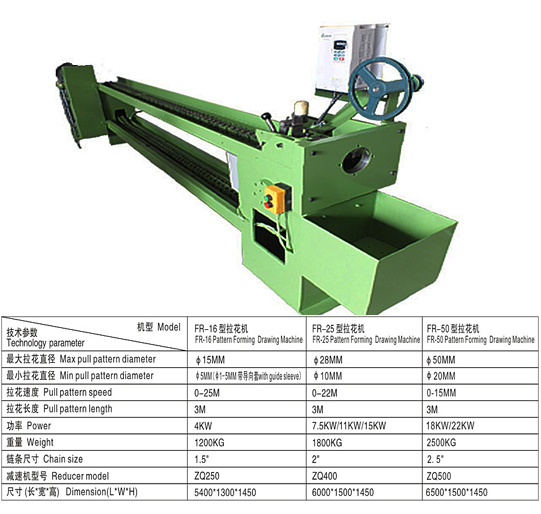

三、  拉花机设备性能:

A.拉伸形式一线拉伸

B.拉伸力30KN

C.拉伸速度0-15m/min  可按要求制造

D.拉伸长度3m

E.加工范围Ф20-50mm


四、 拉花机机器配置:

A.马达及操作面板

(1)型形主电机18KW    减速机ZQ500    速比1:31.5 小车减速马达1HP  速比10:1

(2)出力47.7N.M

(3)转速1250-125r/min

(4)电源电压380V 50Hz

B.驱动部分

(1)机架槽钢与钢板焊接结构 轨道25*25方钢

(2)链条P=2.5"  台湾链条

(3)链轮轴Ф55


本文关键词 :

拉花机 手动拉花机
