拉花机 --- FR-50手动型拉花机----------------------------------------------------------适用于金属管（棒）拉花

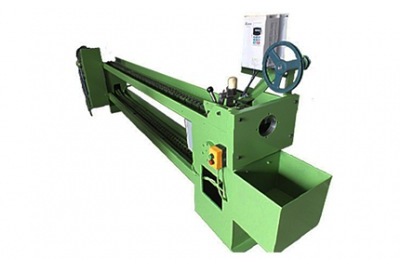

品    名：FR-50型手动拉花机

产品用途：本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工

机械布局：链式拉拔机

重    量：2500kg

拉花速度：0-15m

拉花长度：3m

电机功率：18KW

电源电压：380V　50-60Hz

外形尺寸：6500×1500×1450mm

一、 拉花机产品概述：

产品用途： 本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工。

机械布局： 链式拉拔机

设备品牌： 方荣  台湾品牌拉拔机技术

二、 拉花机作业方式：

素材的一端经缩头（压头）变小后，由人手握持伸入拉拔机的中心架模形内，经由气动夹紧后，链勾勾住链条拉拔，拉拔时要求机身震动小，拉拔速度均匀稳定，并取得拉伸后成品最佳精度，达到成品均匀表面光滑良好品质，通常拉伸后达到上面目的的要求。

三、  拉花机设备性能：

A．拉伸形式一线拉伸　　

B．拉伸力30KN

C．拉伸速度0-15m/min　　可按要求制造

D．拉伸长度3m

E．加工范围Ф20-50mm

四、 拉花机机器配置：

A．马达及操作面板

（1）型形主电机18KW    减速机ZQ500    速比1:31.5　小车减速马达1HP　 速比10:1

（2）出力47.7N.M

（3）转速1250-125r/min

（4）电源电压380V　50Hz

B．驱动部分

（1）机架槽钢与钢板焊接结构　轨道25*25方钢

（2）链条P＝2.5"　 台湾链条

（3）链轮轴Ф55
