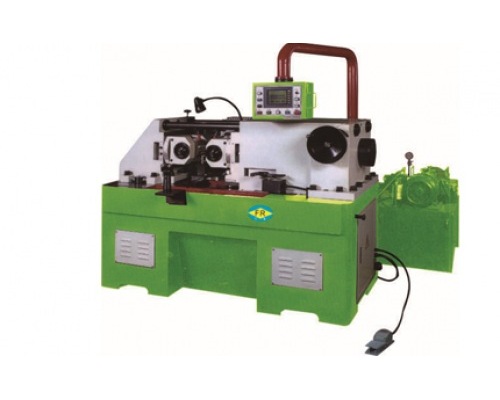

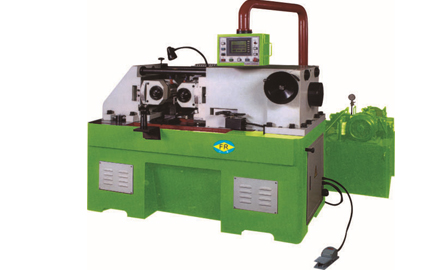

FR-70*150型二轴式油压滚牙机

 品    名:FR-70*150型二轴式油压滚牙机

产品用途: 本设备适用于金属棒材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面、滚齿、调直;

机械布局: 立式  1轴固定 另一轴用油缸推进

重    量: 4700kg

螺丝外径: Ф10-75mm

滚制长度: 固定或滚通(长度无限)两用

订购热线: 0769-83202640


品    名:FR-70*150型二轴式油压滚牙机

产品用途: 本设备适用于金属棒材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面、滚齿、调直;

机械布局: 立式  1轴固定 另一轴用油缸推进

重    量: 4700kg

螺丝外径: Ф10-75mm

滚制长度: 固定或滚通(长度无限)两用

电机功率: 25HP (18.75KW)

螺距范围: 1.0-5.0mm

外形尺寸: 2600×2400×2400mm


一、 滚牙机产品概述:

产品用途: 本设备适用于金属棒材的滚牙,滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、调直;

机械布局: 立式 1轴的两轴固定   另一轴用油缸推进或退后。

设备品牌: 方荣 台湾品牌滚牙机技术


二、滚牙机作业方式:

将需要滚牙的棒材一端伸入二滚轮中间,通过滚牙轮对工件的挤压而加工出相应的螺纹,专为棒类滚牙工件设计。

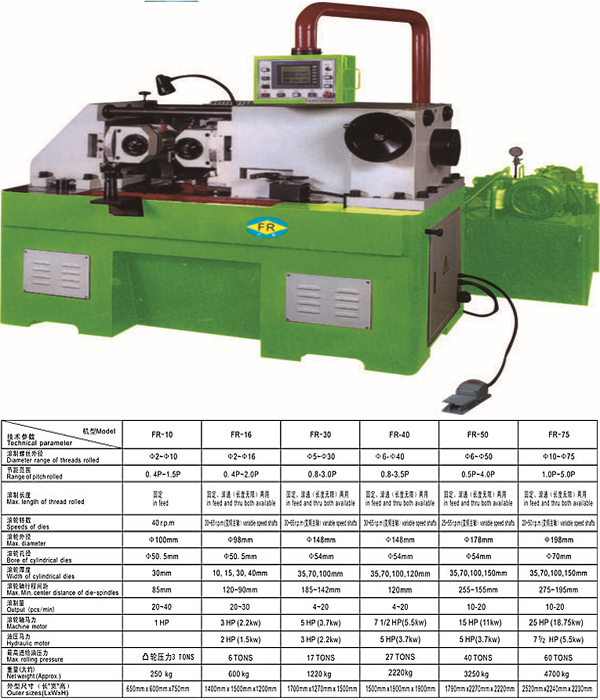

三、滚牙机设备性能:

A.滚牙形式 单件滚牙或连续工作   F.滚牙轮外径 Ф198mm

B.滚制螺丝直径范围    管材Ф10-Ф75mm   G.滚牙轮内径(健槽) Ф70(12×6)

C.节距范围      1.0-5.0mm  H.滚轮厚度 35/70/100/150mm

D.滚制螺丝最大长度 固定150mm,滚通(长度无限)两用  I.轮转轴间距离 275-195mm

E.滚轮转速 20-50r/min   J.滚牙量 10-20pcs/min


四、滚牙机机器配置:

A.最高进给压力: 60TONS  B.主机马达: 25HP (18.75KW)

C.滚轮轴倾角: ±3°D.重量: 4700KG

E.电源电压: 380V 50-60Hz

F.外形尺寸: 2600×2400×2400mm   G.油压马达: 7HP (5.5KW)
