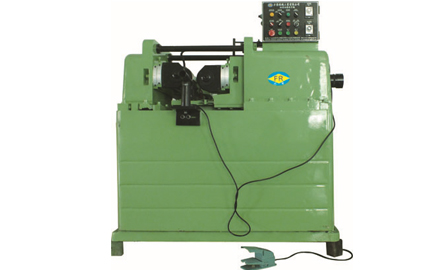

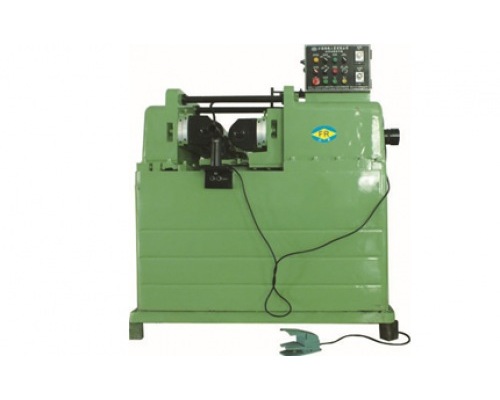

FR-50*150型二轴式油压滚牙机

品    名:FR-50*150型二轴式油压滚牙机

产品用途: 本设备适用于金属棒材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面

滚齿、调直;

机械布局: 立式  1轴固定  另一轴用油缸推进

重    量: 3250kg

螺丝外径: Ф6-50mm

订购热线: 0769-83202640

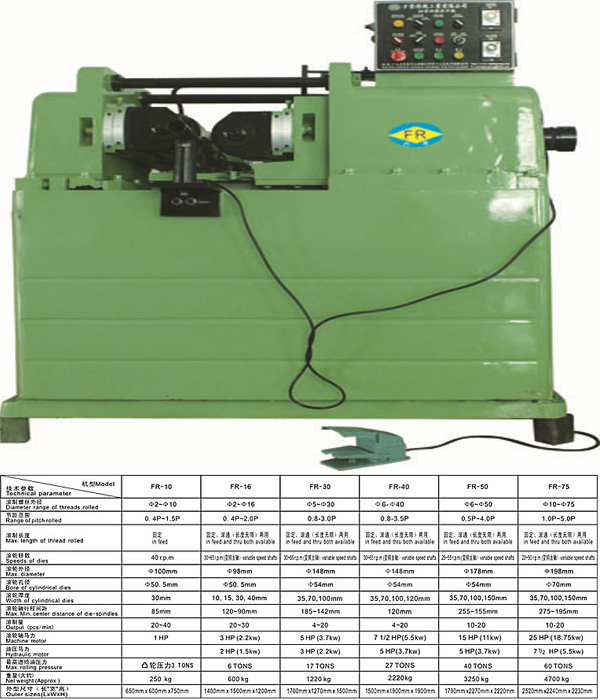

FR - 50*150型二轴式油压滚牙机 ------------------------------------------------------- 适用于金属管(棒)滚牙

品    名:FR-50*150型二轴式油压滚牙机

产品用途: 本设备适用于金属棒材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面、滚齿、调直;

机械布局: 立式  1轴固定  另一轴用油缸推进

重    量: 3250kg

螺丝外径: Ф6-50mm

滚制长度: 固定或滚通(长度无限)两用

电机功率: 15HP (11KW)

螺距范围: 0.5-4.0mm

外形尺寸: 1900×2300×1500mm


一、 滚牙机产品概述:
产品用途:  本设备适用于金属棒材的滚牙,滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、 调直;
机械布局:  立式  1轴固定  另一轴用油缸推进。
设备品牌: 方荣    台湾品牌滚牙机技术

二、滚牙机作业方式:
 将需要滚牙的棒材一端伸入二滚轮中间,通过滚牙轮对工件的挤压而加工出相应的螺纹,专为棒类滚牙工件设计;

三、滚牙机设备性能:

A.滚牙形式 单件滚牙或连续工作   F.滚牙轮外径 Ф178mm
B.滚制螺丝直径范围    管材Ф6-Ф50mm   G.滚牙轮内径(健槽) Ф54mm(10×5)
C.节距范围      0.5-4.0mm                       H.滚轮厚度 35/70/100/150mm
D.滚制螺丝最大长度 固定55mm、滚通(长度无限)两用    I.轮转轴间距离 255-155mm
E.滚轮转速 25-55r/min   J.滚牙量 4-20pcs/min

四、滚牙机机器配置:

A.最高进给压力: 17TONS   B.主机马达: 15HP  (11KW)     C.滚轮轴倾角: ±3°
D.重量: 3250KG     E.电源电压: 380V 50-60Hz
F.外形尺寸: 1700*1270*1500mm   G.油压马达: 5HP  (3.7KW)
