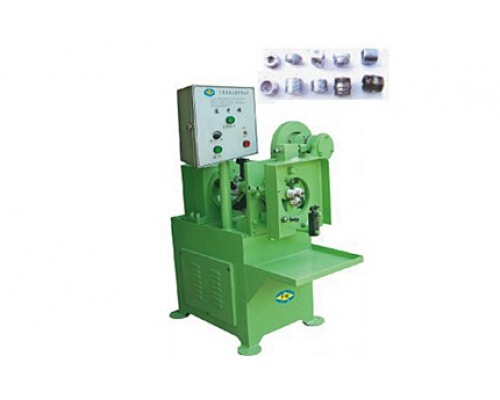

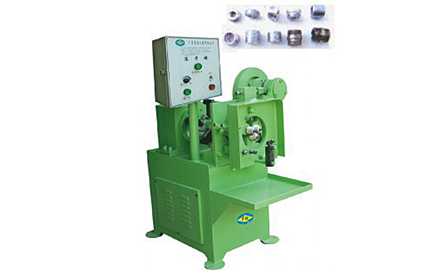

FR-16*30型三轴滚牙机

  品    名:FR-16*30型三轴滚牙机

  产品用途: 本设备适用于金属管材的滚牙,滚网

  纹、滚光、滚十字花、滚筋、滚球面

  滚齿、调直;

  机械布局: 立式 3轴全部固定(在范围内大小 可调节)。

  重    量: 200kg

  螺丝外径: Ф9-16mm

  滚制长度: 5-30mm

  电机功率: 2HP 6N (1.5KW)

  螺距范围: 0.5-1.8mm

  外形尺寸: 840×690×1260mm

订购热线: 0769-83202640

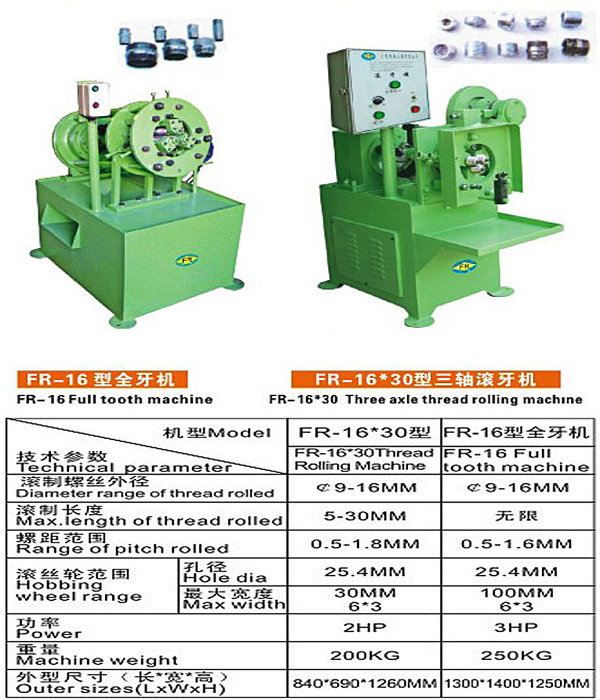

+  FR - 16*30型三轴滚牙机 ------------------------------------------------------------------ 适用于金属管(棒)滚牙


一、 滚牙机产品概述:
 产品用途:  本设备适用于金属管材的滚牙;
机械布局:  立式 3轴全部固定(在范围内大小可调节)。
设备品牌: 方荣 台湾品牌滚牙机技术
二、滚牙机作业方式:
     将需要滚牙的管材一端伸入三滚轮中间,通过滚牙轮对工件的挤压而加工出相应的螺纹,专为管类工件滚牙设计。
三、滚牙机设备性能:

A.滚牙形式 单件滚牙   F.滚牙轮外径 Ф18-22mm 或 Ф38-70mm
B.滚制螺丝直径范围 管材Ф9-Ф16mm       G.滚牙轮内径(健槽) Ф25.4(6×3)
C.节距范围 0.5-1.8mm                                 H.滚轮厚度 30mm
D.滚制螺丝最大长度 5-30mm固定   I.传动装置 传动轴 万向节 凸轮
E.滚轮转速 438r/min   J.滚牙量 20-40mm/min

四、滚牙机机器配置:

A.主机马达: 2HP 6N (1.5KW)            B.滚轮轴倾角: 0°
C.重量: 200KG     D.电源电压: 380V 50-60Hz
E.外形尺寸: 840×690×1260mmm


本文关键词 :

三轴滚丝机 三轴滚牙机
