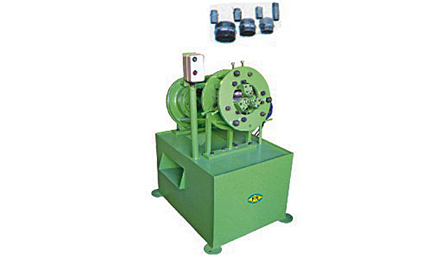

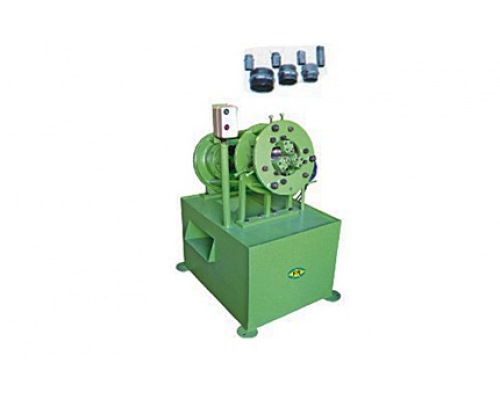

FR-16型全牙机

  品    名:FR-16型全牙机

  产品用途: 本设备适用于金属管材的滚牙,滚网

  纹、滚光、滚十字花、滚筋、滚球面

  滚齿、调直 ;

  机械布局: 立式 3轴全部固定(在范围内大小 可调节)。

  重    量: 300kg

  螺丝外径: Ф10-16mm

  滚制长度: 5mm-无限

  电机功率: 3HP 6N (2.2KW)

  螺距范围: 0.5-2.0mm

  外形尺寸: 1300×1400×1250mm

订购热线: 0769-83202640

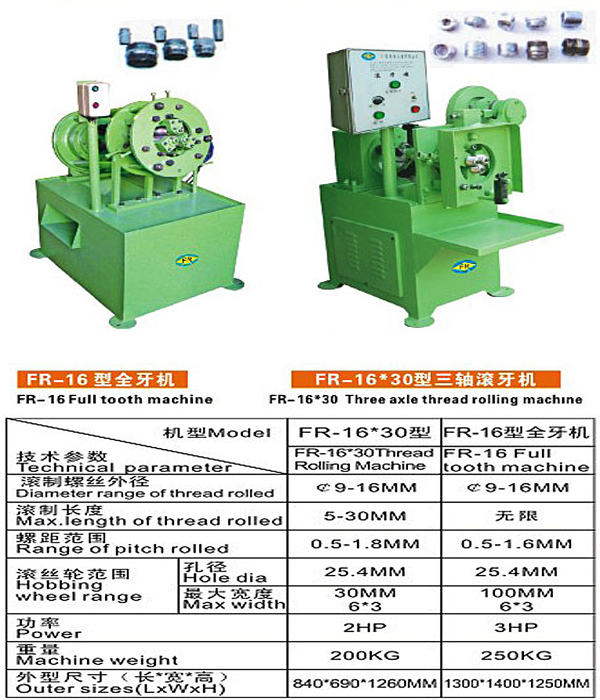

+  三轴滚牙机 --- FR-16型全牙机 ---------------------------------------------------------------- 适用于金属管(棒)滚牙


一、滚牙机产品概述:
  产品用途:  本设备适用于金属管材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面、滚齿、调直 ;
  机械布局:  立式 3轴全部固定(在范围内大小可调节)。
  设备品牌: 方荣  台湾品牌滚牙机技术
二、滚牙机作业方式:
            将需要滚牙的管材一端伸入三滚轮中间,通过滚牙轮对工件的挤压而加工出相应的螺纹,专为管类滚牙工件设计,以 等三角支撑原理,能确保工件的同心度、圆度、垂直度.

三、滚牙机设备性能:

A.滚牙形式 单件滚牙或连续工作   F.滚牙轮外径 按需要订做
B.滚制螺丝直径范围 管材Ф10-16mm      G.滚牙轮内径(健槽) Ф25.4(6×3)
C.节距范围 0.5-2.0mm                                 H.滚轮厚度 100mm
D.滚制螺丝最大长度 5mm-无限长   I.传动装置 传动轴  万向节
E.滚轮转速 460r/min   J.滚牙量 1000mm/min

四、滚牙机机器配置:

A.主机马达: 3HP 6N (2.2KW)             B.滚轮轴倾角: ±3°
C.重量: 300KG     D.电源电压: 380V 50-60Hz
 E.外形尺寸: 1300×1400×1250mm


本文关键词 :

全牙机
