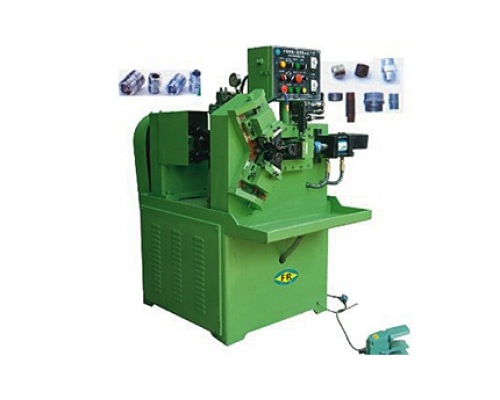

FR-30*50型三轴式油压滚牙机

品    名:FR-30*50型三轴式油压滚牙机

产品用途: 本设备适用于金属管材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面滚齿、调直;

机械布局:  立式  3轴的两轴固定(在范围内大小 可调节)一边用油缸推进或退后。

重    量: 500kg

螺丝外径: Ф10-25mm 或Ф14-30mm

订购热线: 0769-83202640

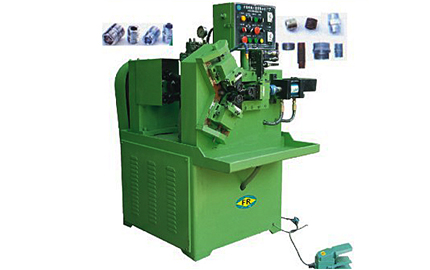

FR - 30*50型三轴式油压滚牙机 --------------------------------------------------------------- 适用于金属管(棒)滚牙

品    名:FR-30*50型三轴式油压滚牙

产品用途: 本设备适用于金属管材的滚牙,滚网纹、滚光、滚十字花、滚筋、滚球面滚齿、调直;

机械布局:  立式  3轴的两轴固定(在范围内大小 可调节)一边用油缸推进或退后。

重    量: 500kg

螺丝外径: Ф10-25mm 或Ф14-30mm

滚制长度: 固定50mm,滚通(长度无限)两用

电机功率: 3HP 8N  (2.2KW)

螺距范围: 0.5-2.0mm 或0.5-2.5mm

外形尺寸: 1180×1000×1500mm


一、 滚牙机产品概述:

产品用途:  本设备适用于金属管材的滚牙,滚网纹、滚直花、滚光、滚十字花、滚筋、滚槽、滚断、滚球面、滚齿、 调直;
机械布局:  立式 3轴的两轴固定(在范围内大小可调节)一边用油缸推进或退后。
设备品牌: 方荣  台湾品牌滚牙机技术

二、  滚牙机作业方式:
将需要滚牙的管材一端伸入三滚轮中间,通过滚牙轮对工件的挤压而加工出相应的螺纹,专为管类工件滚牙设计,以 等三角支撑原理,能确保工件的同心度、圆度、垂直度,采用油压电器驱动,操作简单、压力大、平稳。

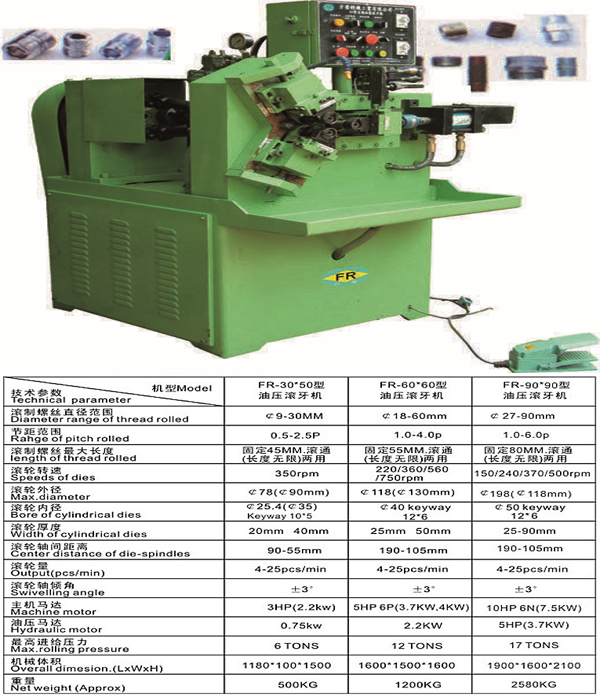

三、  滚牙机设备性能:

A.滚牙形式 单件滚牙或连续工作   F.滚牙轮外径 Ф78(Ф90mm)
B.滚制螺丝直径范围    管材Ф10-25mm 或Ф14-30mm   G.滚牙轮内径(健槽) Ф35(10×4)
C.节距范围      0.5-2.0mm 或0.5-2.5mm   H.滚轮厚度 20-40mm
D.滚制螺丝最大长度 固定55mm、滚通(长度无限)两用    I.轮转轴间距离 90-55mm
E.滚轮转速 350r/min   J.滚牙量 4-25mm/min

四、滚牙机机器配置:

A.主机马达: 3HP 8N  (2.2KW)            B.最高进给压力: 6TONS           C.滚轮轴倾角: ±3°
D.重量: 500KG     E.电源电压: 380V 50-60Hz
F.外形尺寸: 1180×1000×1500mm   G.油压马达: 1.5HP(1.1KW)
