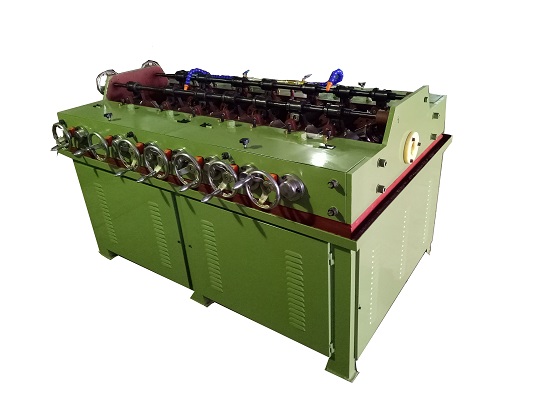

产品中心图片1

联系方荣精机

东莞市方荣精机工业有限公司
电  话:0769-83202640
邮  编:528203
邮  箱:dgfangrong@126.com
网  址:http://www.frjxchn.cn/
地  址:广东省东莞市大朗镇沙步第二工业区沙通路163号

铝管矫直机厂家

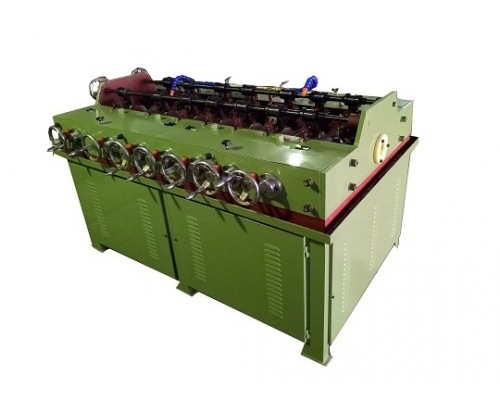

品名:铝管矫直机FR-50型卧式矫直机

产品用途  本设备适用于金属管<棒>材的矫直加工,有一定的压光压圆的作用

14滚轮<7+7组>台湾品牌矫直机技术

传动轴 : Ф58mm

滚轮 : Ф120×150 14组

电机功率 : 5.5KW

矫直精度 : 0.3≤mm/m

外形尺寸 : 1750×1120×1040mm

重量 : 2000kg

订购热线: 0769-83202640


订购热线: 0769-83202640

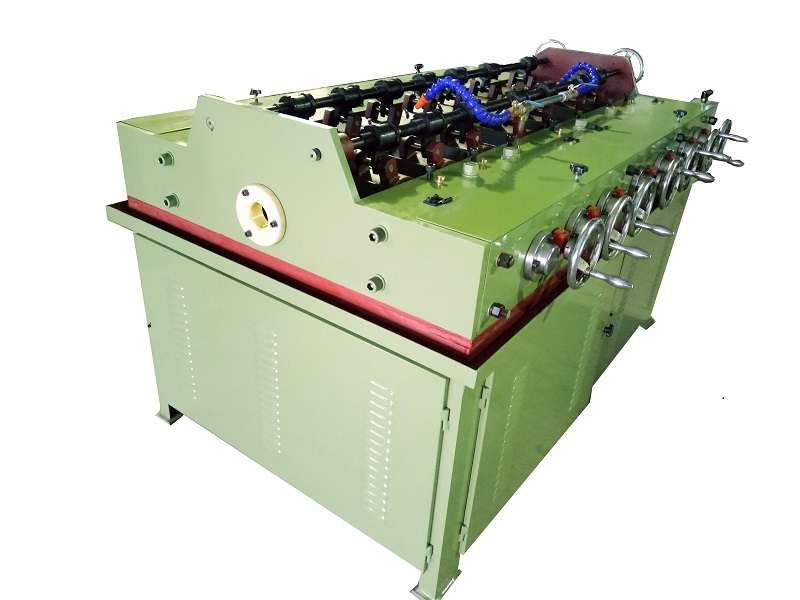

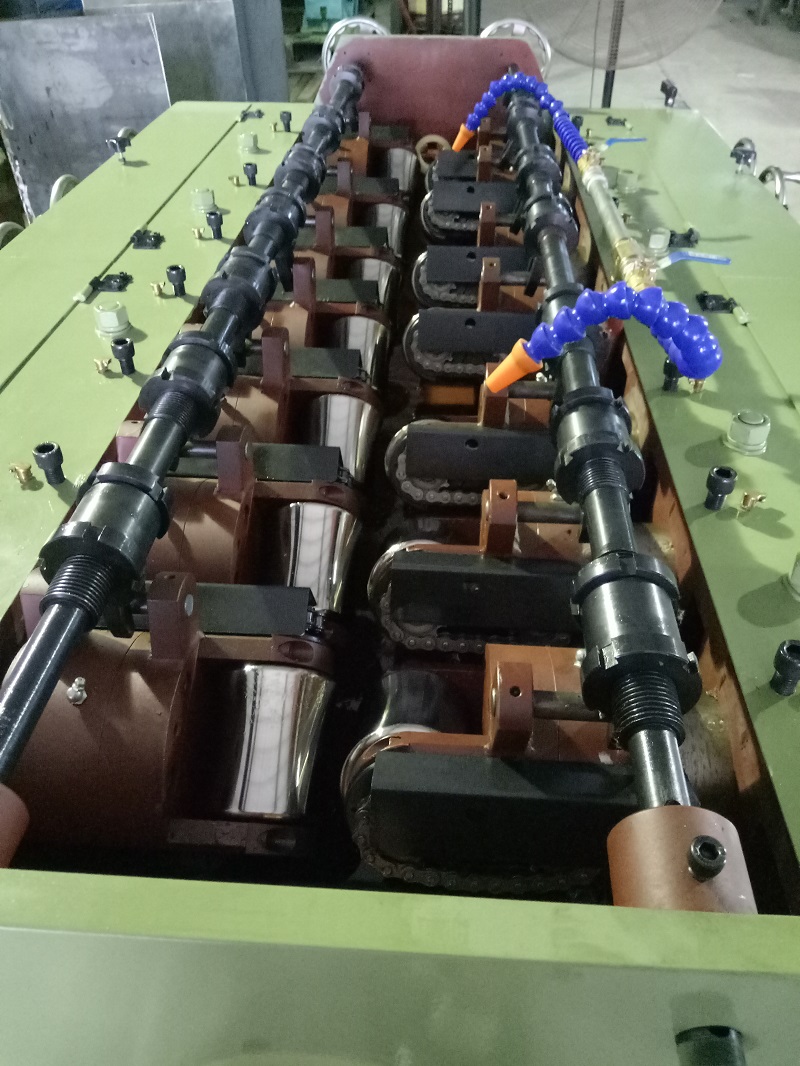

铝管矫直机实图

一.矫直机产品概述

  1.产品用途.适用本设备适用于金属圆管(棒)材的矫直加工,有一定效果的压光压圆的作用.机械结构

  2 . 机械布局 卧式 14滚轮(7+7组) 台湾品牌矫直机技术

  3 ,工作方式将矫直机需要调直的圆管(棒)材的一端伸入两边轮中间,经过电动机,多档减速机皮带轮(变频调速),链条的双边传动,使两边分布的滚轮向前推进,矫直机成矫直工件的调直。

  4 ,机械品牌 方荣 台湾品牌矫直机技术


  .设备能力<结构>

  A.调直形式一线调直  连续工作

  B.矫直范围管材ф8-36mm T2.5mm

  C.调直机矫直工件长度2米-15米

  D.矫直机工作速度40/69/101/149m/min

  E.矫直精度0.3≤mm/m

  4.机器构造

  A.电机功率5.5KW

  B.减速机7-10HP 四档减速机

  C.传动轴Ф54

  D.滚轮Ф86.65×100  14组

  E.外形尺寸1750×1120×1040

  F.中心高810mm

  G.手轮的调节手轮旋转一周,滚轮移动0.83mm

  H.电源电压380V 50-60Hz

  I.重量2000kg


方荣精机工业是矫直机生产厂家,方荣牌铝管矫直机专利:滚轮调节,普通螺牙调节(两端平面轴承)。滚轮安装方式

分离式安装 有效保证精度,矫直机专家服务全世界50多个国家,15年台湾矫直机技术,服务电话:0769-83202640
