链式冷拔机(拉拔机)

品    名:链式冷拔机(拉拔机)

产品用途:本设备适用于金属圆管(棒)材的拉拔

机械布局:链式冷拔机

拉    力:120KN

重    量:5000kg

电机功率:37KW

电源电压:380V 50-60Hz

外形尺寸:17500×13500×1800mm


订购热线: 0769-83202640

一、链式拉拔机(抽 管)机产品概述:

产品用途: 本设备适用于金属管(棒)材的拉伸(拉拔、冷拔、拉光、拉花、拉扭纹、拉直纹、拉三四六八角长方形等异形管棒的拉拔)加工。

机械布局: 链式冷拔机

设备品牌方荣  台湾品牌拉拔机技术

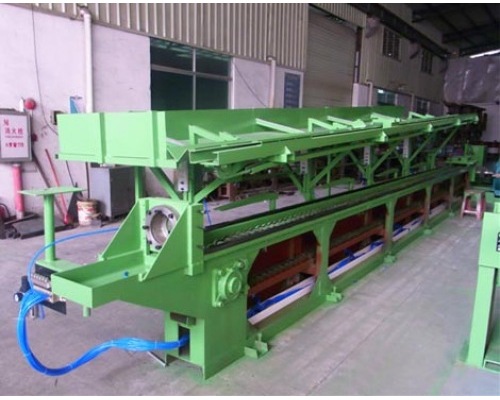

冷拔机图片:



二、链式冷拔机(拉拔机)作业方式:

素材的一端经缩头(压头)变小后,由人手握持伸入拉拔机的中心架模形内,经由气动夹紧后,链勾勾住链条拉拔,拉拔时要求机身震动小,拉拔速度均匀稳定,并取得拉伸后成品最佳精度,达到成品均匀表面光滑良好品质,通常拉伸后达到上面目的的要求。


三、链式冷拔机(拉拔机)设备性能:

A.拉伸形式1线拉伸       E.中心高830mm

B.拉伸力120KN       F.加工范围最大Ф40mm   壁厚3.5mm

C.拉伸速度  12m/min        G.抽心长度(推进器长度)有效长度8m

D.拉伸长度9000m


四、链式冷拔机(拉拔机)器配置:

A.型形: 变频调速45KW   主电机37KW  小车减速马达2.2KW 速比 15:1

B.出力:189N.M

C.转速:1320-132r/min

D.电源电压:380V 50-60Hz


五、链式冷拔机(拉拔机)驱动部分:

A.机架:槽钢与扁钢30*40焊接 方钢35*35轨道

B.链条:3“  台湾链条

C.链轮轴:Ф80
