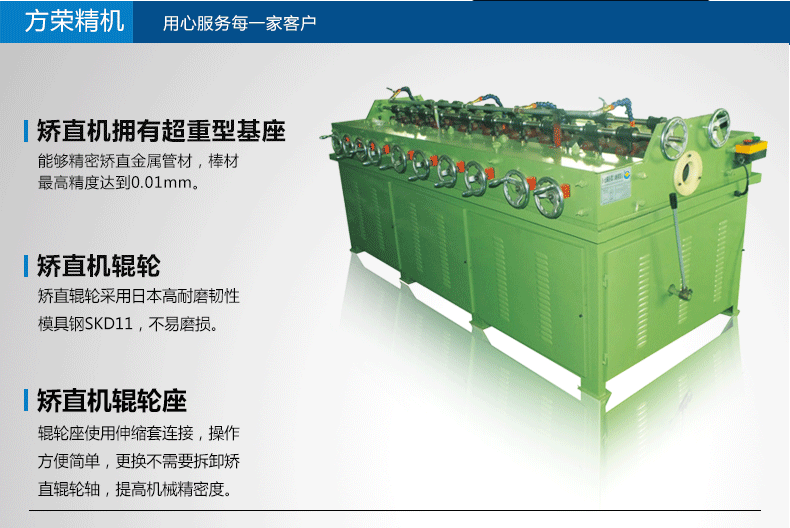

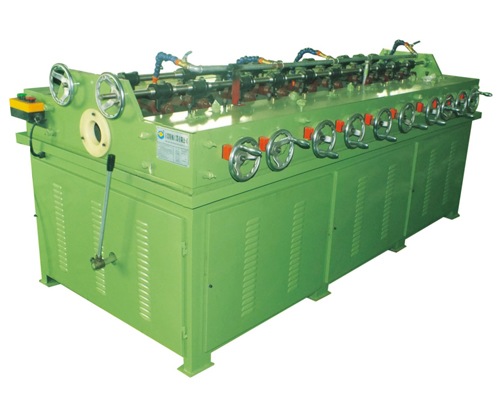

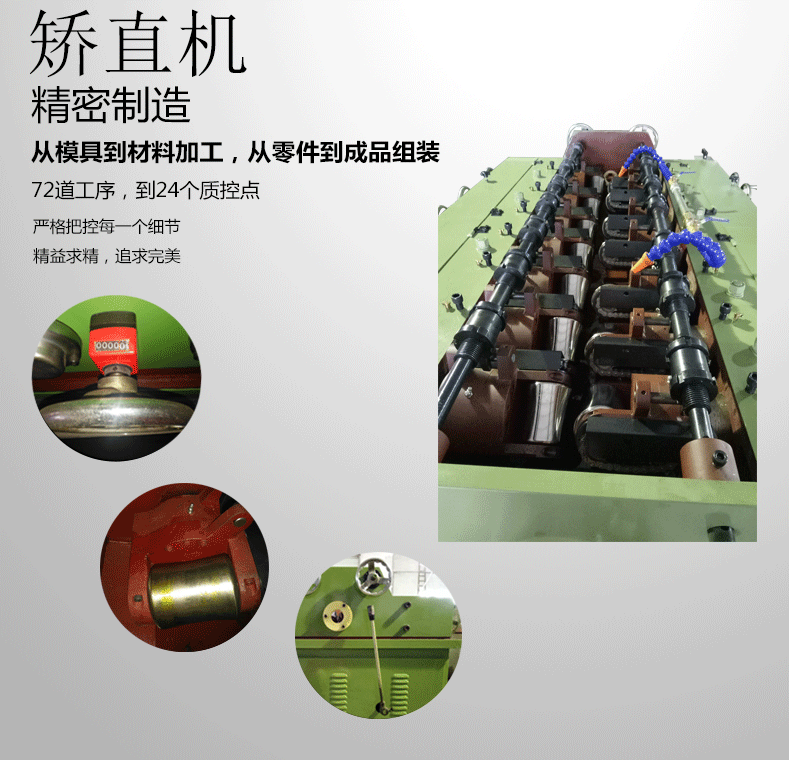

全自动精密矫直机

     矫直机

     ＦＲ－50型（20）组

1．设备概要

Ａ．适用

本设备适用于金属圆管（棒）材的矫直加工设备的购买（有一定效果的压光．压圆的作用）

Ｂ机械结构

卧式　20滚轮（10+10组）      台湾品牌矫直机技术

2．工作方式

将需要调直的圆管（棒）材的一端伸入两边轮中间，经过电动机，多档减速机皮带轮（变频调速），链条的双边传动，使两边分布的滚轮向前推进，完成矫直工件的调直．

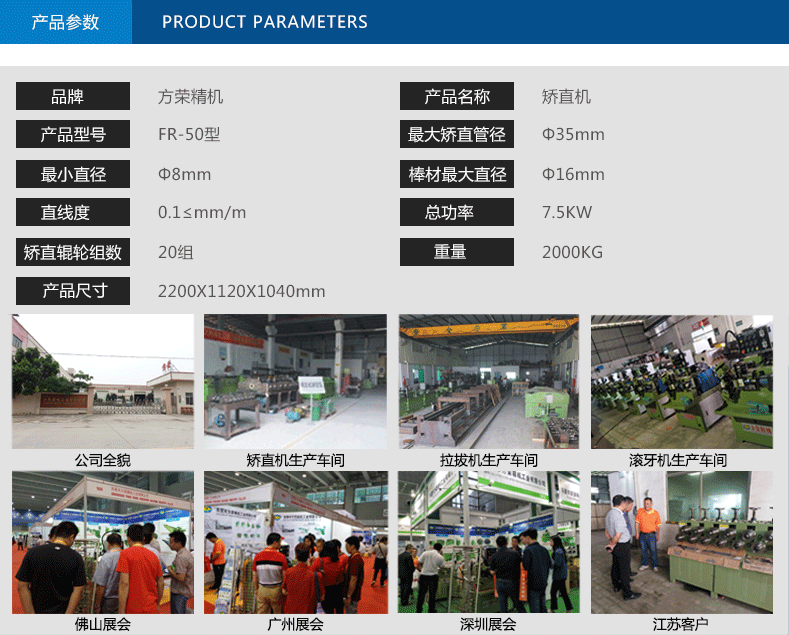

3.设备能力

Ａ．调直形式

一线调直　　连续工作

Ｂ．矫直范围

管材ф13－36ｍｍ　Ｔ2.5ｍｍ.　棒材ф13-18mm

Ｃ．矫直工件长度

2米－15米

Ｄ．工作速度

40/69/101/149m/min

Ｅ．矫直精度

0.2≤mm/m

4．机器构造

Ａ．电机功率

7.5ＫＷ

Ｂ．减速机

7－10ＨＰ　四档减速机

Ｃ．传动轴

Ф54

Ｄ．滚轮

Ф86.65×100     20组

E．外形尺寸

2500×1120×1040

F．中心高

810mm
