全自动拉拔机 --- 异形棒材拉拔机--------------------------------------------------适用于金属管（棒）拉 拔

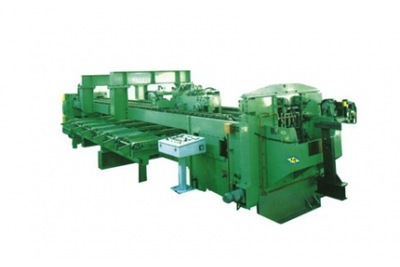

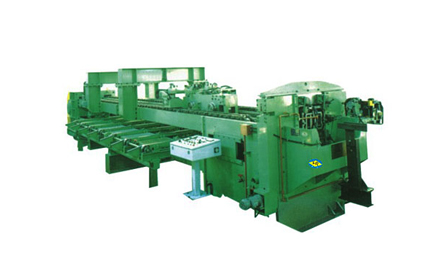

品    名：异形棒材拉拔机

产品用途：本设备适用于金属棒（管）材的拉拔

机械布局：链条式拉拔机

重    量：8000kg

油压马达：7.5KW  系统压力 21Mpa

链轮轴：Ф80

电机功率：37KW

电源电压：380V　50-60Hz

外形尺寸：16000×1450×1250mm

一、棒材拉拔机产品概述：

产品用途： 本设备适用于金属棒（管）材的拉伸（拉拔、冷拔、拉光、拉花）加工

机械布局： 链式拉拔机

设备品牌：方荣   台湾品牌拉拔机技术

二、棒材拉拔机作业方式：

拉拔对象棒料成捆放入料架，自动上料有序进入液压推头系统并推进拉拔模具，小车前进后到位夹紧，由链条驱动小车进行拉拔，到位松夹成品落料，气动摇臂滚落收料车（客户自备），循环拉拔。

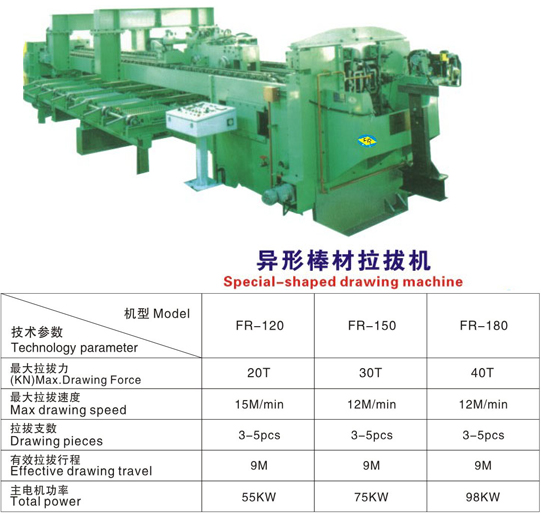

三、棒材拉拔机设备性能：

A．拉伸形式一线拉伸　　

B．拉伸力120KN

C．加工范围棒材Ф30mm

D．拉伸长度1-15m/min

E．拉伸长度8m

F．料架长度5m

G．中心高830mm

四、棒材拉拔机机器配置

A．马达及操作面板

（1）型形主电机37KW   变频器45KW    小车减速马达3HP　速比10:1

（2）出力189N.M

（3）转速1460r/min

（4）电源电压380V　50Hz

B．驱动部分

（1）机架槽钢300  双层结构，前后加强基座　轨道50*40方钢

（2）链条P＝4"　 台湾链条

（3）链轮轴Ф80

（4）推头结构油缸 Ф100*150*2支

（5）油压马达7.5KW，系统压力21Mpa

（6）推头夹模60*300，辊轴滑行

C．支撑部分构造

（1）模座槽钢300  双层结构，前后加强基座　轨道50*40方钢

（2）安装架P＝4"　 台湾链条

（3）接料器气缸摇臂旋转接料

（4）送料器全自动送料

（5）拉拔小车气动夹料、钳式夹臂、链条驱动带减速

（6）拉拔油注入方式高压、高温油泵
