拉丝机系列 ---  水箱拉丝机----------------------------------------------------------------适用于金属管（棒）拉丝

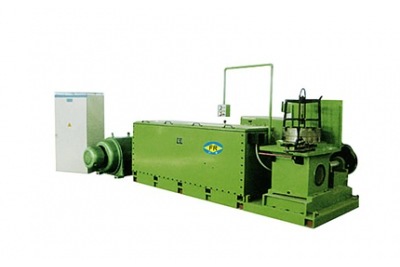

品    名：水箱拉丝机

用途：适宜拉拔Ф14mm以下的各种金属线材适用拉拔范围弹簧、钢丝、制绳钢丝、帘线钢丝、胎圈钢丝、药丝焊丝、气保焊丝、铝包钢丝、预应力钢丝及各类低、中、高有碳钢丝等等。

特点：多个拉拔头组成的小型连续生产设备,通过逐级拉拔,并将拉拔头置于水箱中,最后将钢丝拉到所需的规格。

机器结构：

重    量：3000kｇ

卷筒直径：350mm

拉拔道次：15

电机功率：37-45ＫＷ

电源电压：380Ｖ　50-60ＨＺ

外形尺寸：2600×1300×1350

一、 拉丝机产品概述：

拉丝机采用引进、吸收、消化技术开发生产的高档拉丝机。适宜拉拔Ф14mm以下的各种金属线材，适用拉拔范围弹簧钢丝、制绳钢丝、帘线钢丝、胎圈钢丝、药丝焊丝、气保焊丝、铝包钢丝、预应力钢丝、胶管钢丝及各类低、中、高有碳钢丝等等。

二、 拉丝机工作原理：

有多个拉拔头组成的小型的连续生产设备，通过逐级拉拔，可以一次性地把钢丝冷拉到所需的规格，所以工作效率比较高。但是，由于通过每一级的拉拔后，钢丝的线径发生了变化，所以每个拉拔头工作线速度也应有变化.不同，各个根据拉模配置的拉拔头的拉拔速度也要变化。拉拔速度的基准是每个时刻通过拉模的钢丝的秒流量体积不变即使以下公式成立：πr2×v1= πr2×v2r：进线钢丝的直径      v1：进线钢丝的线速度         r：线钢丝的直径       v2：出线钢丝的线速度拉丝机的各个拉拔头的工作速度就是基于以上的公式，保证各个拉拔头同步运行。但是，以上的说明是基于理想状态的稳态工作过程，由于机械传动的误差以及机械传动的间隙，在起动、还有加速、减速、停止等动态的工作过程中，各个拉拔头就无法保持同步，所以，现在大多数的直进式拉丝机上都有张力传感器，测量各个拉拔头间的钢丝的张力，再把张力转换成标准信号，用这个标准信号反馈给调速变频器，变频器用这个信号作闭环PID过程控制，在主速度上叠加上PID计算的调整量，保持各个张力检测点的张力恒定，也就保证了直进式拉丝。

三、拉丝机设备组成：

1．拔丝由1设备0台单独的拔丝机组合而成。每台机器都有自己独自的减速机、电机、皮带传动、拉丝锅、丝母座等组成。

2．收线采用双盘收线，由一台力矩电机驱动，通过力矩控制器来控制收线盘具的转速及涨力。排线系统采用光杠无级排线

3．拔丝机放线使用鼠笼式自然放线架。

4．拔丝机设备控制系统由10台变频器通过单动、联动电位器来控制各拔丝机的转速。

5．拔丝机设备拔丝润滑由专用的循环油系统

四、 拉丝机机器结构：

拔丝机 : 经连续拉丝至成品后，进入收线机。铝杆经过拔丝模后，再缠绕在拉丝锅上，经吊线轮、过线轮，进入下台拔丝锅。经连续拔丝至成品，进入最后一道工序即缠绕在工具盘上，以供绞线机等使用。

水箱拉丝机：水箱拉丝机是由多个拉拔头组成的小型连续生产设备,通过逐级拉拔,并将拉拔头置于水箱中,最后将钢丝拉到所需的规格。就国内几个主要水箱式拉丝机生产商 来看，一般配置了20个左右的拉拔头。通过每一级的拉拔后,钢丝的线径发生了变化,所以每个拉拔头工作线速度也应有变化。在整个拉拔过程中，只需要1台电 动机通过机械传动或齿轮箱来驱动，根据拉模配置的不同,各个拉拔头的拉拔速度也要变化，
