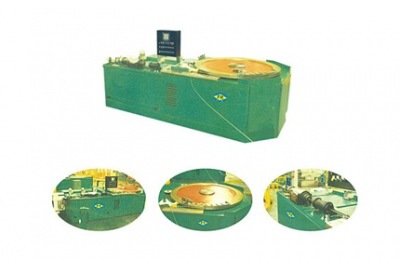

V型 槽内螺纹成型机


V型 槽内螺纹成型机-------------------------------------------------------------------------------适用于金属管

品    名:V型 槽内螺纹成型机

产品用途:适用于空调蒸发器內翅管、干蒸管、内肋管的内螺纹成型加工。

机械布局:卧式

重    量:15000kg

V型盘直径:Ф2000mm

加工规格:Ф5-9.52mm

最高速度:100M

总功率:41KW

旋模转速:0-35000rpm

成型速度:30-90m/min


一、 螺纹成型产品概述:

产品用途本设备适用于空调蒸发器內翅管V型内螺纹的成型加工

机械布局卧式


二、 螺纹成型作业方式:

采用盘拉方式,拉拔时铜管在大盘上可以盘数圈,盘侧具有压紧辊,从而避免了V型槽打滑现象,同时避免V型槽由于大盘与铜管接触太短,长时间拉拔V型槽过度磨损和椭圆度太大的问题,设备在拉拔时可以随时监控铜管外表面的质量。

内螺纹成型机设备能力:

A.V型盘直径CDR-SV口D 10      Ф2000mmCDR-SV口D 13      Ф2000mm

B.最大拉伸力   CDR-SV口D 10       Ma*8KNCDR-SV口D 13    Ma*19KN

C.最频电机转速    CDR-SV口D 10       35000rpmCDR-SV口D 13      24000rpm

D.成品管规格CDR-SV口D 10        Ф5-9.52mmCDR-SV口D 13      Ф5-12.7mm

E.最佳成型速度CDR-SV口D 10       30-90m/minCDR-SV口D 13      30-60m/min

F.总功率CDR-SV口D 10         ~41kwCDR-SV口D 13       ~55kw


本文关键词 :

内螺纹机 槽内螺纹成型机
